DaVinci教学实验系统：ICETEK-DM6437-IDK-M

点击：7341　时间：2023-1-1

DM643x数字媒体处理器是首批支持达芬奇技术的纯DSP器件，是价格敏感类数字媒体应用的理想选择。ICETEK-DM6437-B板则采用DM643x系列中的TMS320DM6437 DSP为主处理器，同时采用C2000系列DSP中的TMS320F28015 DSP为协处理器，共同实现对视频、语音、网络、电机等的控制。
ICETEK-DM6437-B板具有小尺寸大功能的特点，结构紧凑，外设丰富，适合于嵌入式核心CPU处理系统的应用。

■性能指标：

- 主处理DSP：TMS320DM6437

  ·内核为64x+，与64x（DM642的内核）完全软件兼容

  ·32K Byte的L1P，80K Byte的L1D，128K Byte的L2

  ·增强的DMA控制器

  ·3路PWM输出

  ·1个64bit的看门狗定时器

- 协处理DSP：TMS320F28015

  ·芯片工作时钟：60M

  ·16路12bit AD

  ·片上16K*16bit FLASH，FLASH可加密，保护代码安全及自主知识产权

  ·片上6K*16bit SRAM

  ·8路PWM

  ·SPI，SCI，CAN和I2C

  ·板上扩展出了F28015 DSP的所有引脚，F28015 DSP的所有设计均可在板上实现

- F28015 DSP可与DM6437 DSP相互通讯

- 协处理芯片（TMS320F28015 DSP）与F280x和F2801x系列的所有芯片均PIN-TO-PIN兼容

- 板上外扩存储器：

  ·外扩32bit DDR

  ·外扩32Mbit FLASH

  ·外扩64M Byte NAND flash

- 板上外设：

  ·1路模拟视频输入，支持PAL、NTSC制式

  ·4路模拟视频输出，支持PAL、NTSC制式，且DSP本身支持硬件的OSD叠加显示

  ·1路10/100M自适应网络接口

  ·音频输入接口：2路

  ·音频输出接口：2路

- 板上外扩资源：

  ·扩展1套EMIF接口，可再外扩并行异步设备，如：FLASH、SRAM、AD、DA等

  ·通过DM6437扩展出一个SCI接口，带RTS和CTS流控制

  ·通过DM6437扩展出一个CAN总线

- +5V供电，板上提供3.3V、1.8V和1.2V电源

- 外形尺寸：93mm×125mm

■主要应用领域：

- 车载视频应用，如：车道偏离及碰撞的预防

- 机器视频系统

- 机器人技术

- 视频安全等

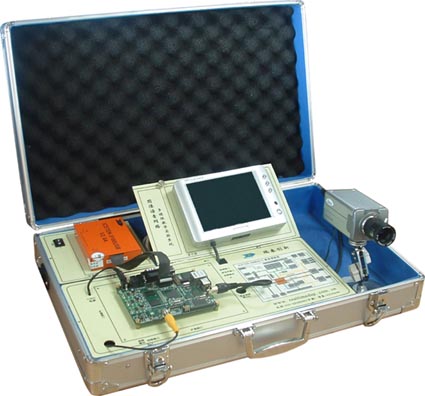

■产品配置：

- DSP评估板：1块/型号：ICETEK-DM6437-B

- DSP开发系统：1个/型号：ICETEK-5100USB

- 摄像头：1个

- 液晶显示器：1个

- 产品使用说明书：1份

- 配套光盘：1份

※本产品为公司自主研发，具有完全的知识产权，可以满足您改进和升级的需求，具体请联系各地办事处负责人。
