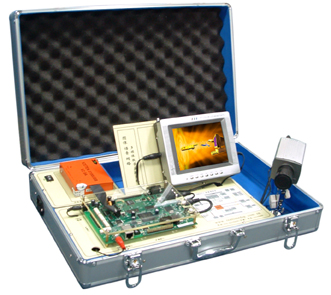

图像/语音/网络系统：ICETEK-DM642-C-IDK-M

点击：5441　时间：2023-1-1

一、结构特点：

    （一）教学实验箱：

      ·一体化教学实验箱，220V电源输入，输出+5V、+12V等，便于实验的使用

      ·模块化设计，各模块相对独立，便于硬件升级，有利于教学和科研

    （二）通用DSP开发系统——ICETEK-5100USB

      ·兼容TI全系列DSP产品：TMS320C2000/C5000/C6000/VC33

      ·USB2.0接口，仿真速度快

      ·支持CCS集成调试环境

      ·支持多DSP同时仿真，仿真不占用任何DSP资源

      ·在WIN98/WIN2000/XP下均可使用

    （三）DM642主处理板：

      ·主处理器：TI公司的TMS320DM642 DSP芯片

      ·主频：600MHz，处理能力：4800MIPS

      ·独立的HPI接口（3.3V），可以外接处理板使用

      ·2路视频输入接口：PAL/NTSC制式

      ·1路视频输出接口

      ·4M*64bit同步动态存储器（SDRAM），存储多达32帧图像

      ·32M位FLASH：完全由用户使用，具备自启动功能，可作为嵌入式的产品使用

      ·AIC23立体声数字信号编解码器

      ·语音输入/输出接口

      ·10/100M自适应以太网接口

      ·8位FLASH自启动（Boot Loader）模式

      ·标准JTAG接口

      ·4个用户指示灯

      ·单+5V供电，内部设计有多种电源转换模块

      ·40脚EMIF扩展接口（3V/5V兼容）：可连接IDE硬盘

      ·标准RS232串口通讯：两路，每路115.2K/S

      ·8位光耦驱动的输入输出引脚

      ·RTC电源

      ·蜂鸣器

      ·液晶显示器：彩色

      ·摄像头：彩色

二、完成实验：

      ·发光二极管的显示编程

      ·定时器控制发光二极管的显示

      ·音频输出

      ·BSL测试

      ·FLASH烧写和程序自启动（Boot Loader）

      ·视频驱动程序应用

      ·图像取反

      ·直方图统计

      ·图像中值滤波

      ·图像傅立叶变换

      ·图像色彩空间变换

三、主要应用领域：

      ·图像处理

      ·网络传输

      ·视频会议

      ·视频监控

      ·语音分析

      ·嵌入式产品应用等

※本产品为公司自主研发，具有完全的知识产权，可以满足您改进和升级的需求，具体请联系各地办事处负责人。
